Реактор Клауса
Реактор Клауса – горизонтальный цилиндрический аппарат с псевдоэллиптическими днищами, установленный на две опоры, одна из которых подвижная, другая – неподвижная.
Технические характеристики
Описание
Опросные листы
Сертификаты
| Диаметр внутренний, мм | 3900 | 3900 |
| Высота, мм | ||
| - общая | 15255 | 10440 |
| - цилиндрической части | 12200 | 7800 |
| Вместимость, м² | 163 | 110 |
| Масса аппарата (пустого), кг | 44250 |
Назначение
Реакторы Клауса предназначены:
- для проведения на установке процесса очистки технологического газа в стационарном слое катализатора;
- для получения серы из сероводородсодержащего отходящего газа в стационарном слое катализатора на установке получения серы;
- для проведения на установке процесса очистки технологического газа в стационарном слое катализатора;
- для получения серы из сероводородсодержащего отходящего газа в стационарном слое катализатора на установке получения серы.
Конструкция

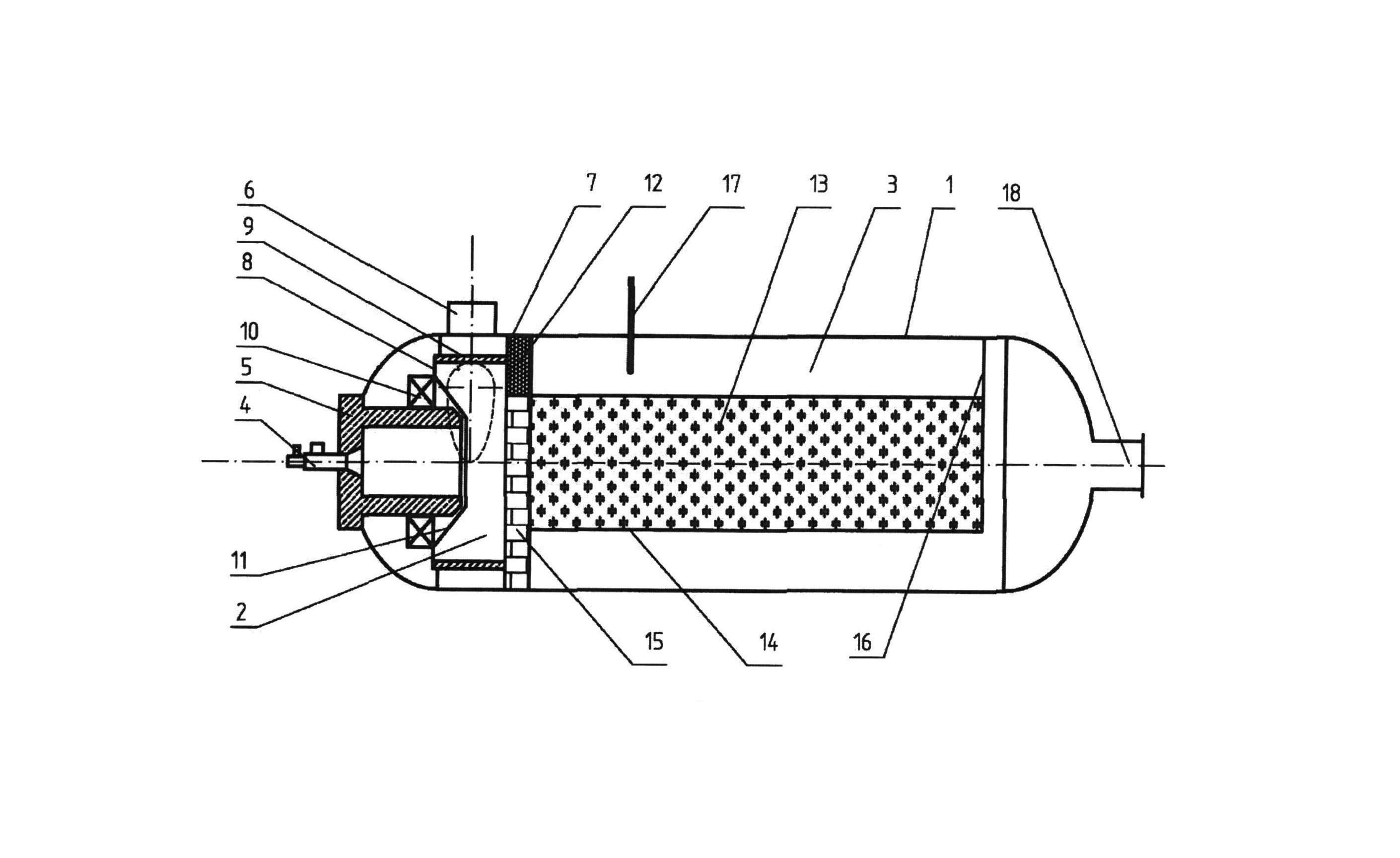

Реактор Клауса – горизонтальный цилиндрический аппарат с псевдоэллиптическими днищами, установленный на две опоры, одна из которых подвижная, другая – неподвижная. Реактор снабжен технологическими штуцерами входа и выхода технологического газа, штуцерами выгрузки катализатора и для замера температуры. Внутри аппарата размещен слой катализатора. Для поддержания катализатора предусмотрена колосниковая решетка с установленной поверх нее сеткой. Колосниковая решетка опирается на балки, воспринимающие нагрузки от веса катализатора и перепада давления на слое.
Внутри аппарата размещен слой катализатора. Для поддержания катализатора предусмотрена колосниковая решетка с установленной поверх нее сеткой. Колосниковая решетка опирается на балки, воспринимающие нагрузки от веса катализатора и перепада давления на слое. Внутренняя поверхность реактора на уровне катализатора и ниже защищена слоем бетонной футеровки толщиной 50 мм.
Материальное исполнение:
- корпус днища – 09Г2С-17 ГОСТ 5520;
- внутренние устройства – сталь 12Х18Н10Т ГОСТ 5632.
