Обечайки для продукции завода изготавливаются на листогибочных машинах Haeusler и Verrina.

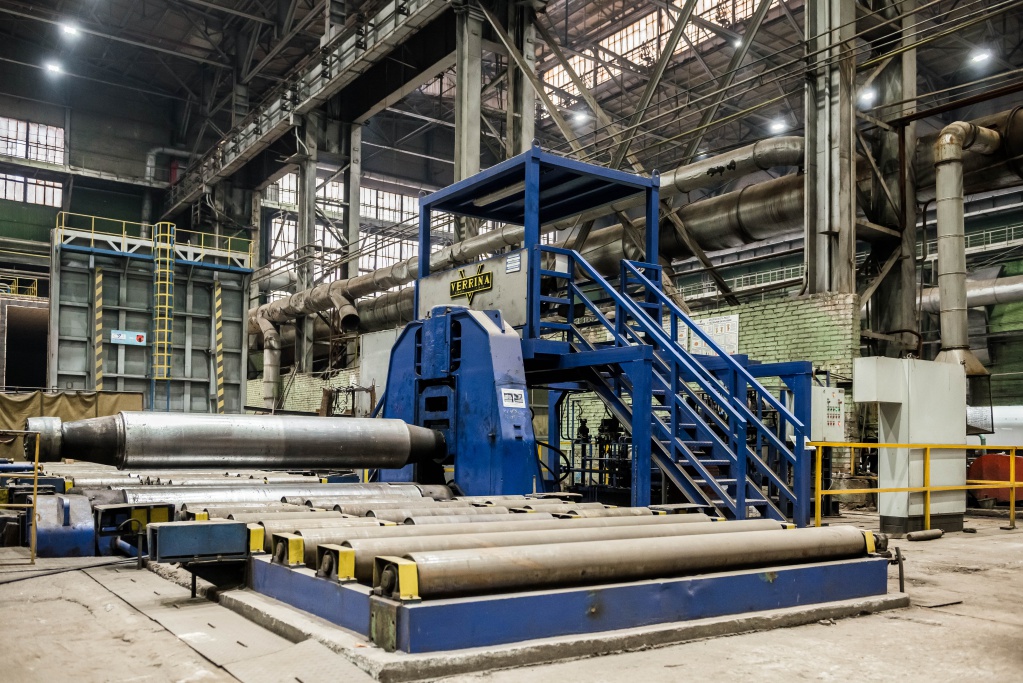

Листогибочная машина Verrina (пр-во Италия)

Трехвалковая машина с двумя приводными перемещаемыми в горизонтальной плоскости нижними валками. Оборудование предназначено для вальцовки цилиндрических и конических обечаек. Длина валков 3100 мм, ширина листа до 3050 мм, диаметр верхнего центрального валка 600 мм, нижних – 550 мм. Характеристики рольганга: ширина 3150 мм, высота «В» 500 мм, высота «С» 1500 мм, общая длина подающего рольганга 7900 мм, приемного – 4000 мм, мощность 22 кВт, вес около 9700 кг.

Система управления электроприводов ЛГМ спроектирована на основе современного оборудования. Гидравлическая система управления выполнена на основе масляной аппаратуры управления сервоприводов клапанов на элементной базе BoshRexroth. Все подвижные соединения сервоприводов и цилиндров выполнены уплотнениями фирмы «Merkel».

IMGP3816.jpg IMGP3813.jpg

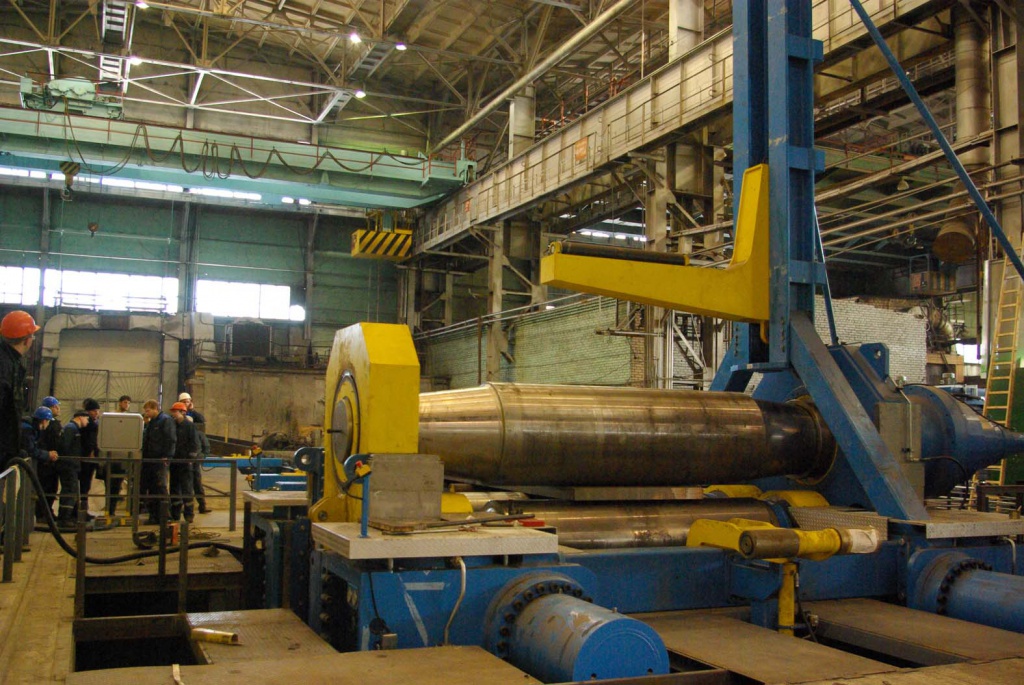

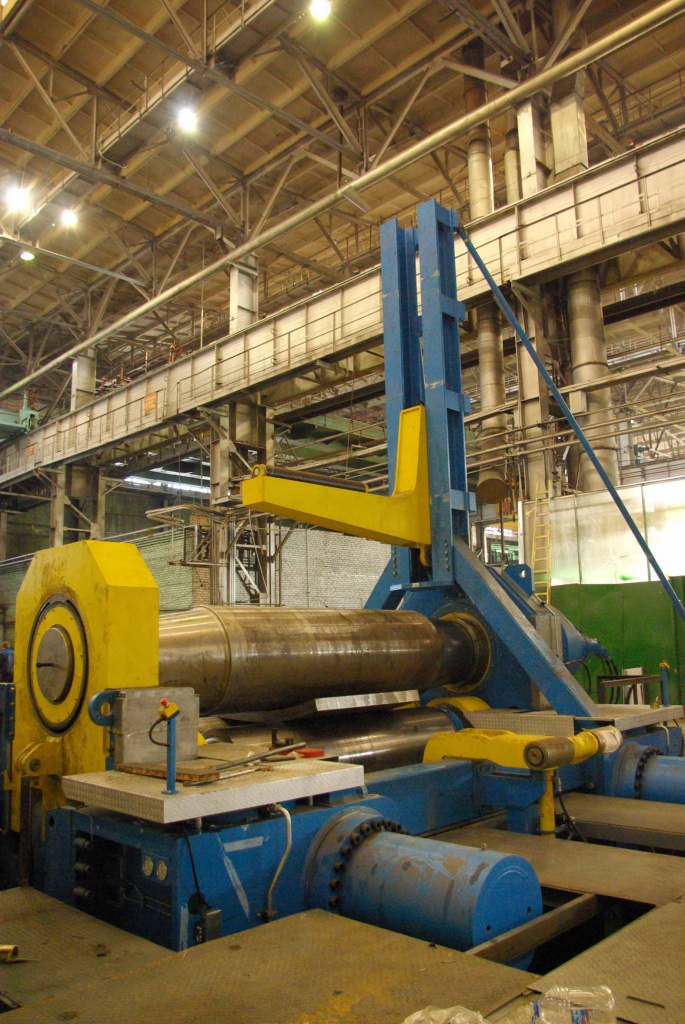

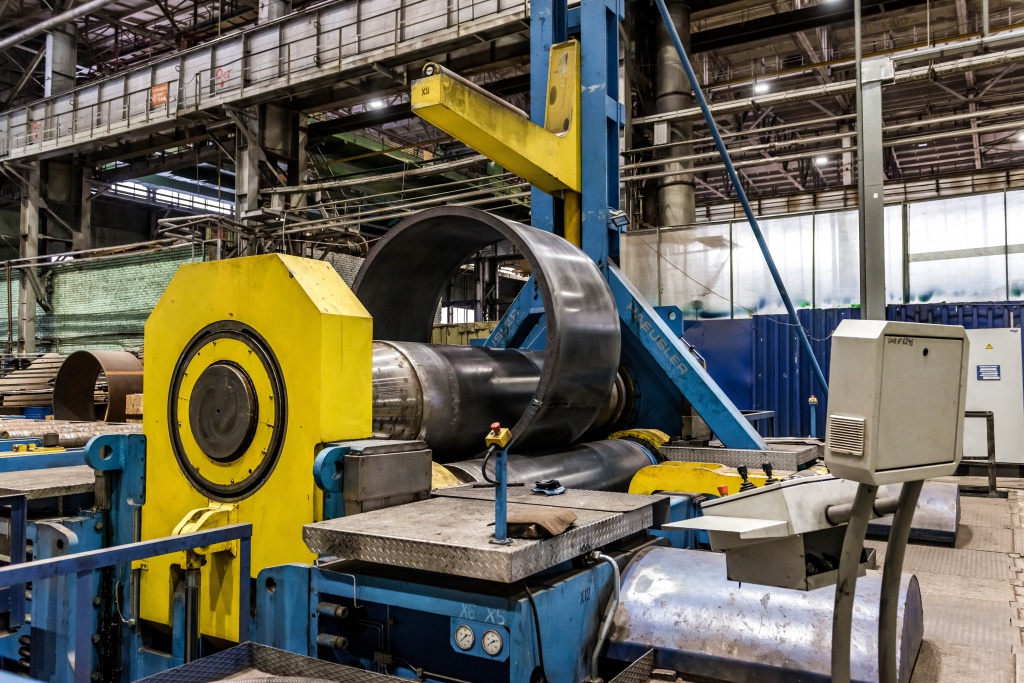

Листогибочная машина "Heusler" (пр-во Германия)

Оборудование предназначено для подгибки, вальцовки и калибровки листового проката из углеродистых низколегированных и высоколегированных сталей шириной до трех метров в холодном и нагретом состоянии.

Осуществляется процесс вальцовки и калибровки обечаек в холодном состоянии с толщинами от 40 до 200 мм, что охватывает максимальный ряд производимого ПАО «Уралхиммаш» оборудования, также реализуется процесс вальцовки конусов из листового проката толщиной до150 мм в холодном состоянии.

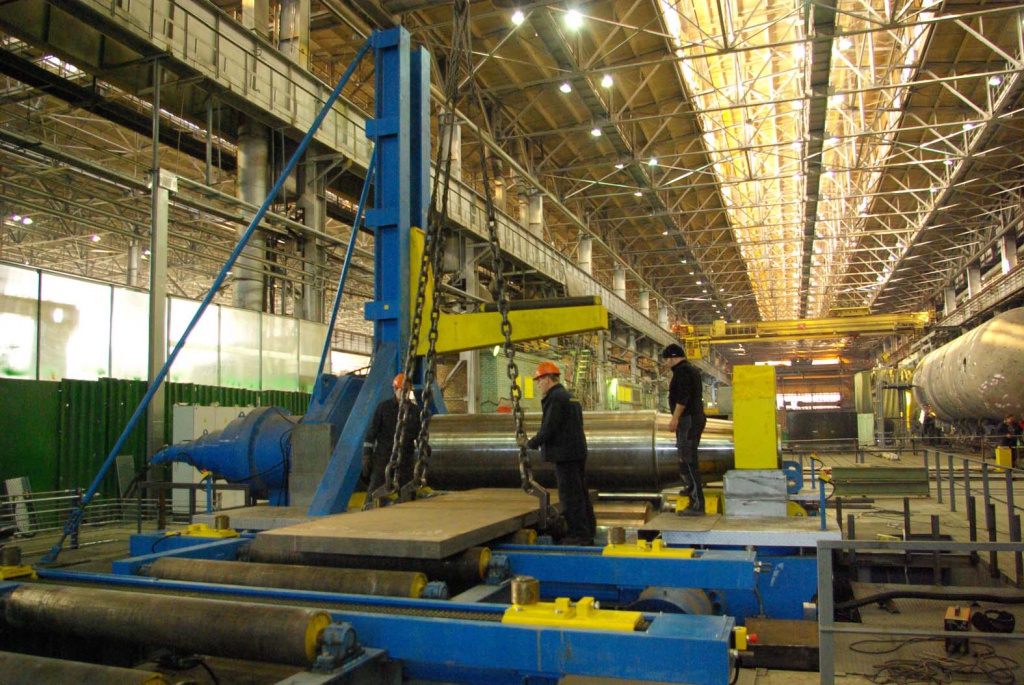

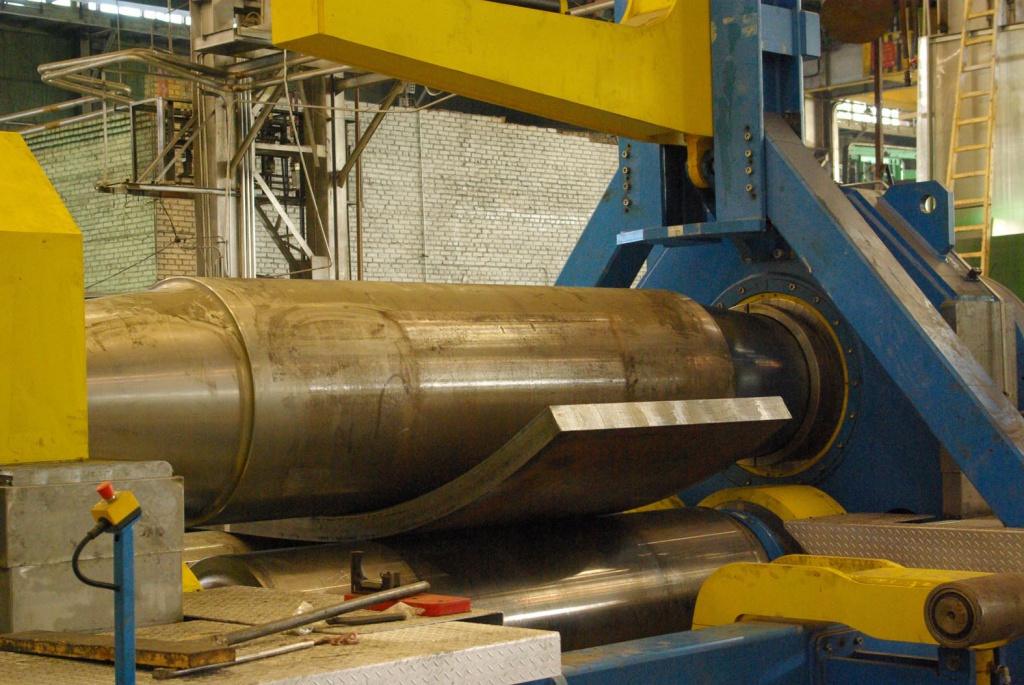

IMGP9501.JPG  IMGP9478.JPG


Горячая вальцовка производится на вальцах ЛГМ 63-4000 НКМЗ.

Виды выполняемых работ

Возможности, особенности, ограничения

Оборудование (модель, производитель)

Гибка сферических элементов шаровых резервуаров

Толщина заготовки – от 12 до 34 мм, ширина – от 500 до 2360 мм, длина – от 4000 до 14500 мм. Предел текучести материала заготовки – 50 кг/мм2. Радиус изготавливаемых сферических элементов – 5,25; 6; 7; 8; 13,5 м

Стан НКМЗ с рабочей клетью, оснащенной 11 профильными валками и устройствами для подачи заготовки и приема готового элемента

Изготовление обечаек

Углеродистые и нержавеющие стали, титан. Толщина – от 1 до 150 мм, диаметр – от 250 до 5000 мм

Листогибочные машины

3-х и 4-х валковые

Изготовление многослойных царг сосудов высокого давления методом рулонирования центральных обечаек

Параметры получаемых рулонированных блоков: диаметр – от 600 до 5000 мм, вес – до 160 тн, из цельной или сварной полосы шириной до 3600 мм и толщиной 4-6 мм

Технологическая линия для изготовления рулонированных обечаек
